擦窗機是墻面清洗和維護設備的俗稱，也是高層建筑維護施工的常設專用設備。該設備主要進行墻面的清洗保潔、墻面設施及幕墻的維護和檢查以及墻面的裝飾裝修等施工。由于建筑結構多種多樣，擦窗機種類也很多，但必須按照不同的建筑結構特點選擇合適的機型。根據我國現行的國家標準，按照產品的安裝和移位方式目前擦窗機有軌道式、輪載式、懸掛軌道式、插桿式四種形式。

ａ．軌道式、 ｂ．輪載式 ｃ．插桿式 ｄ．懸掛軌道式
圖6-16 擦窗機
1.軌道式擦窗機
單臂軌道式擦窗機主要由軌道行走機構、起升機構、回轉機構、變幅機構、懸吊工作平臺以及電控系統等組成。（圖6-17）軌道采用標準的工字鋼或“Ｈ”形鋼，鋪設在提前預制好的屋頂基座上。行走機構采用兩個帶制動的標準電機減速機直接驅動。主機立柱帶有電機減速機直接驅動的回轉支承，便于懸吊工作平臺向立面?zhèn)仁栈亍Ｖ鳈C(jī)臂頭也帶一個電機減速機直接驅動的小回轉支承，便于懸吊工作平臺接近建筑物不同拐角立面。主機架箱體中裝有帶排繩機構的卷揚裝置，用于懸吊工作平臺的升降，它也是擦窗機的主要核心部件。
圖6-17 軌道式擦窗機
１ 臂頭；２ 臂頭回轉機構；３ 吊臂；４ 吊臂回轉機構；５ 配重；６ 卷揚機構；７ 行走機構；８ 機體；９ 吊船；１０ 伸展機構
下圖為沿女兒墻內側鋪設的軌道式擦窗機，行走機構的導向輪裝在上軌道上，驅動輪裝在下軌道上。為便于懸吊工作平臺很好地收回立面，雙吊臂帶有電機減速機直接驅動的絲杠變幅機構。主機不帶起升卷揚機構，吊籃上配裝帶有收繩裝置和安全裝置進行升降作業。

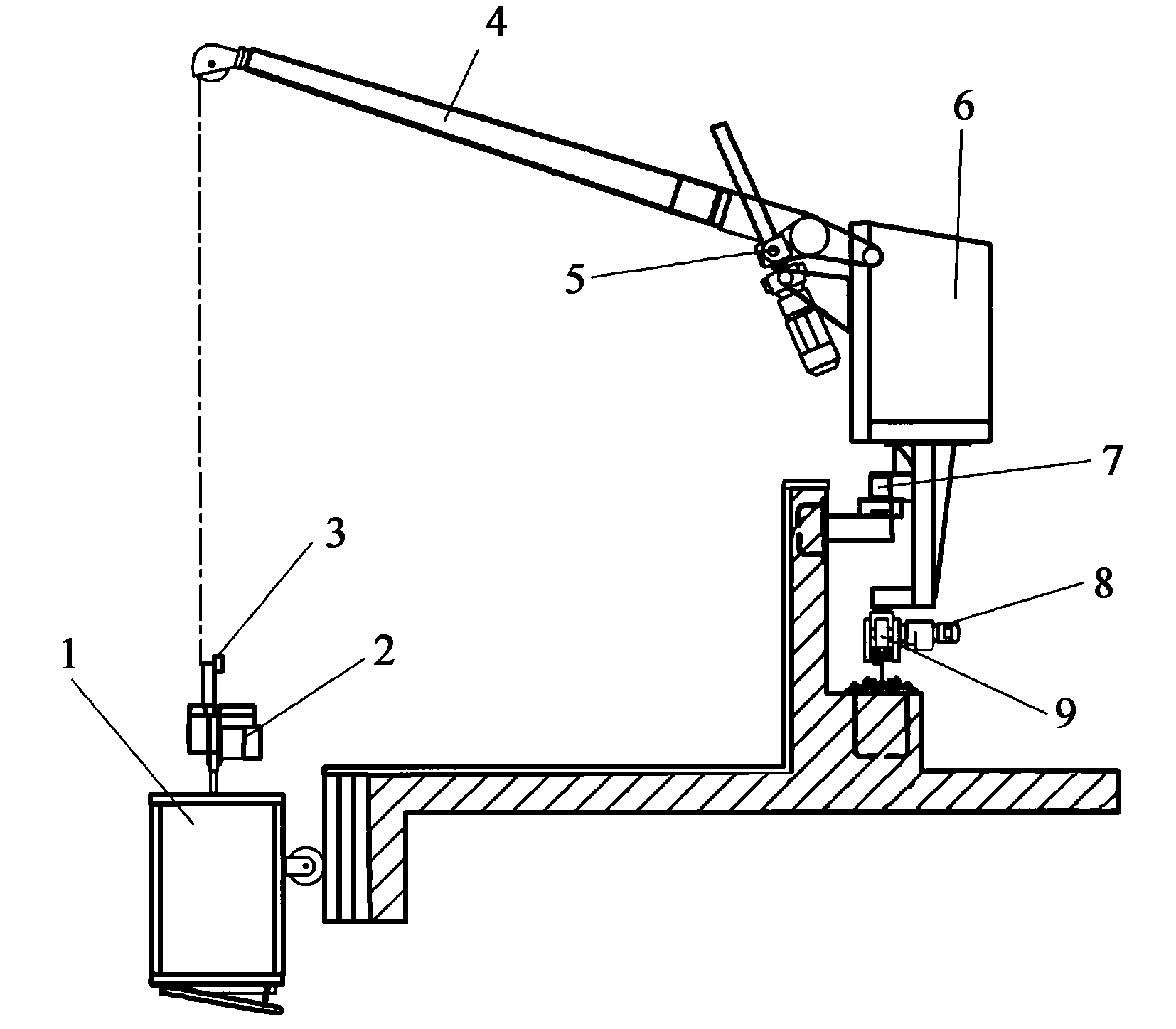

圖6-18軌道式擦窗機
１吊籃；２提升機；３安全鎖；４吊臂；５變幅機構；６機體；７行走導向輪；８電機減速器；９驅動輪
為了滿足不同建筑結構的工作要求，軌道式擦窗機有多種結構形式，在實際工程中軌道式擦窗機使用方便、安全性好、應用最多。常用的軌道式擦窗機如圖6-19所示，一般應根據建筑物的高度、立面的結構形式以及清洗面積的大小來確定擦窗機的結構形式。

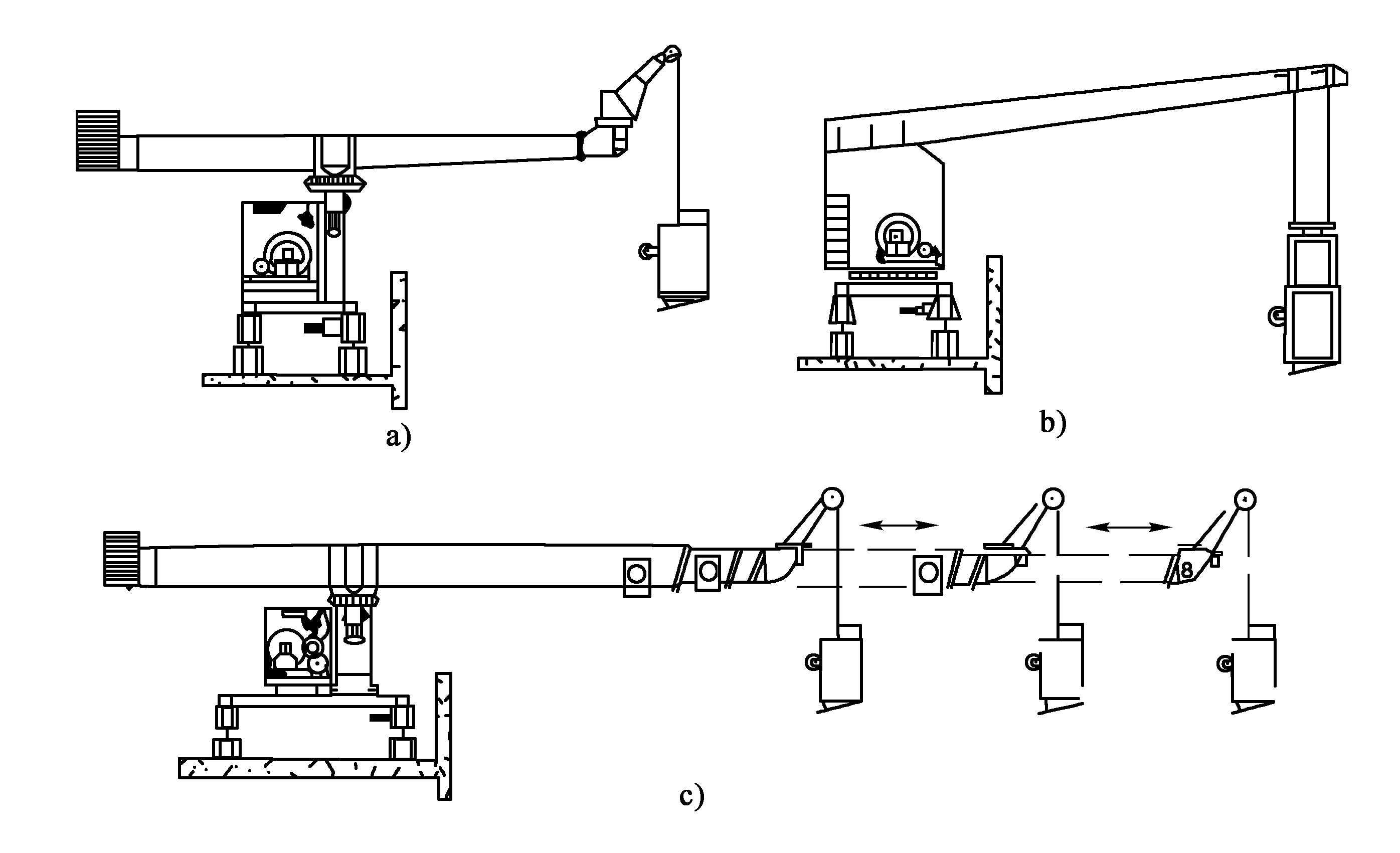

圖6-19軌道式擦窗機結構形式
ａ）固定臂式（帶平衡臂）；ｂ）固定臂式；ｃ）伸縮臂式；
ｄ）變幅式；ｅ）變幅和伸縮臂式；ｆ）立柱式升降式；ｇ）立柱升降和變幅式
2.輪載式擦窗機
輪載式擦窗機如圖6-20所示。和軌道式擦窗機除行走機構不同外，其他機構大體相同。該行走機構采用實心橡膠輪胎，并由標準電機減速機直接驅動。

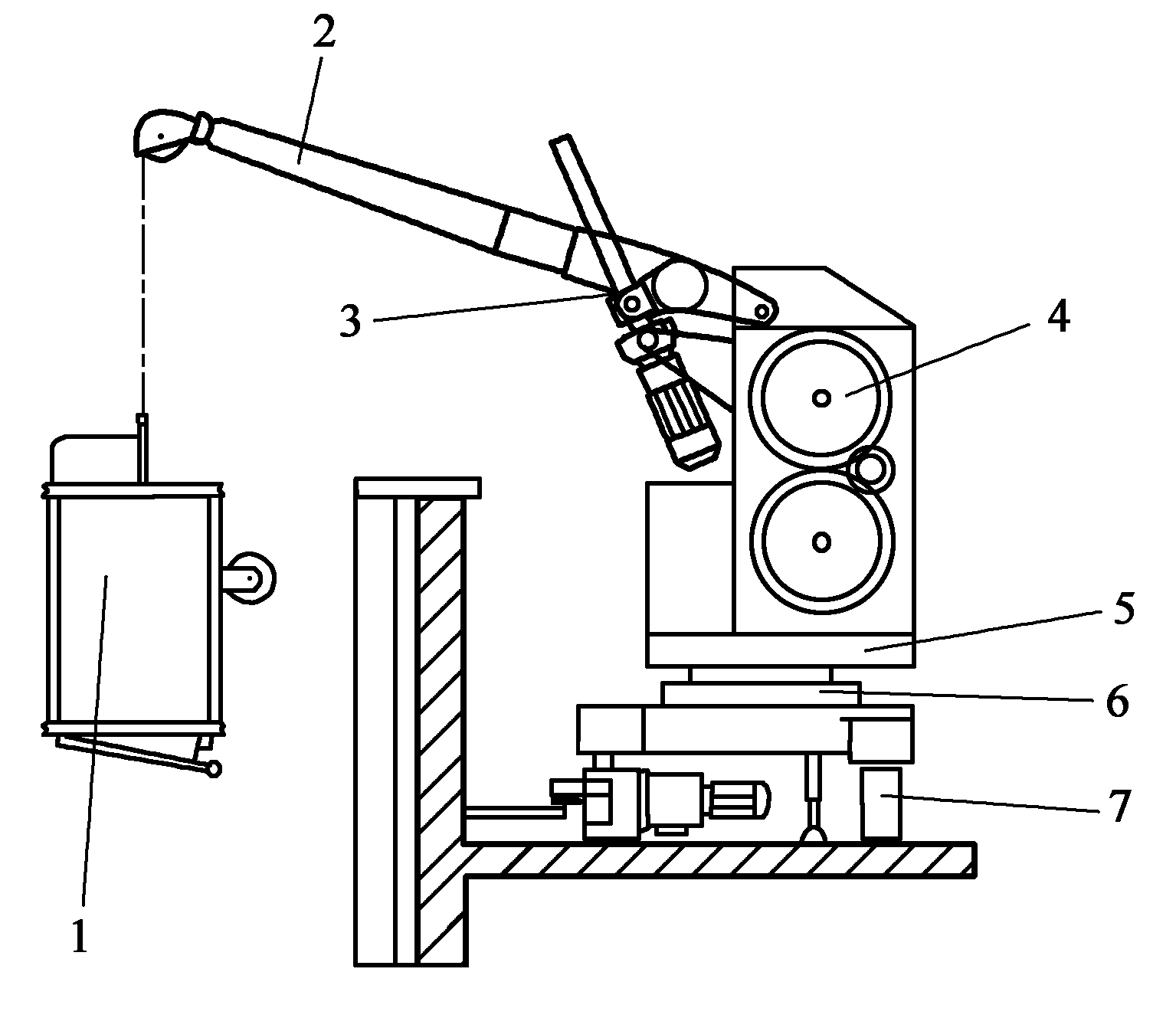

圖6-20輪載式擦窗機
１ 吊籃；２ 吊臂；３ 變幅機構；４ 卷揚機構；５ 機體；６ 回轉機構；７ 行走輪胎
3.插桿式擦窗機
插桿式擦窗機如圖6-21所示。是最簡單的產品形式，它由懸吊工作平臺和屋面插桿兩大部分組成。懸吊工作平臺配裝帶有收繩裝置的吊籃進行升降作業。屋面插桿可固定在提前預制好的屋頂基座上；也可固定在提前安裝好的女兒墻基座上。吊籃在所需位置工作時，將兩根插桿用人工移至所需對應位置的基座上，用插銷和緊固件固定好，并將吊籃的鋼絲繩連接到插桿的吊點上，使吊籃可以上下工作。

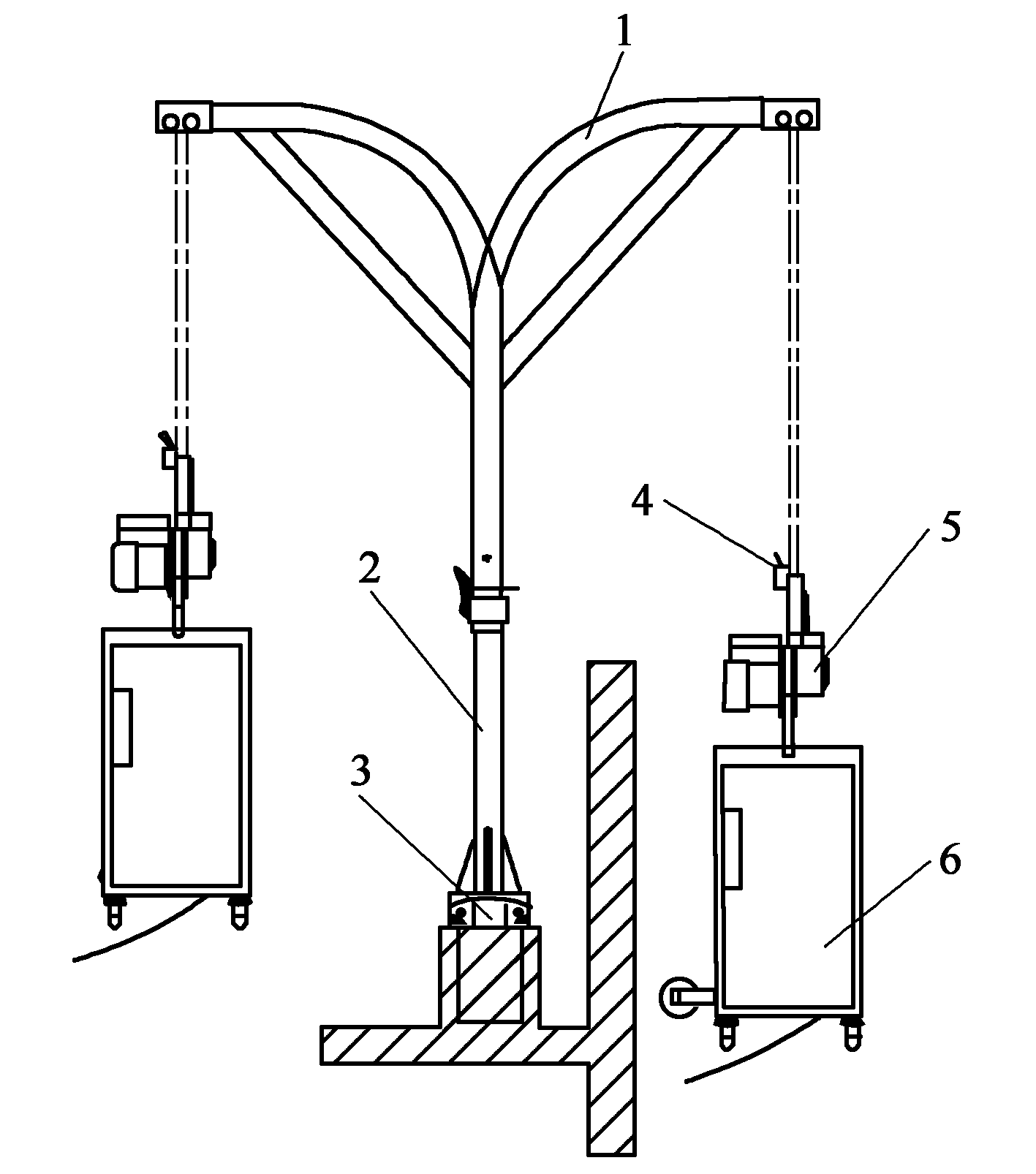

圖6-21 插桿式擦窗機
１插桿；２屋頂插桿；３固定基座；４安全鎖；５提升機；６吊籃圖
4.懸掛單軌式擦窗機
懸掛單軌式擦窗機由懸吊工作平臺、懸掛軌道及軌道行走裝置等組成（圖6-22）。懸吊工作平臺配裝帶有收繩裝置的吊籃進行升降作業。懸掛軌道由特制的高強鋁合金或工字鋼制成，并固定在與墻面安裝好的牛腿上。軌道行走裝置由帶制動的電機減速機驅動行走輪構成。工作時將吊籃的鋼絲繩連接到行走機構（爬軌器）吊點上，使吊籃可以上下工作。行走機構（爬軌器）通過吊籃上的電控系統帶動吊籃水平移動，以更換工作位置。

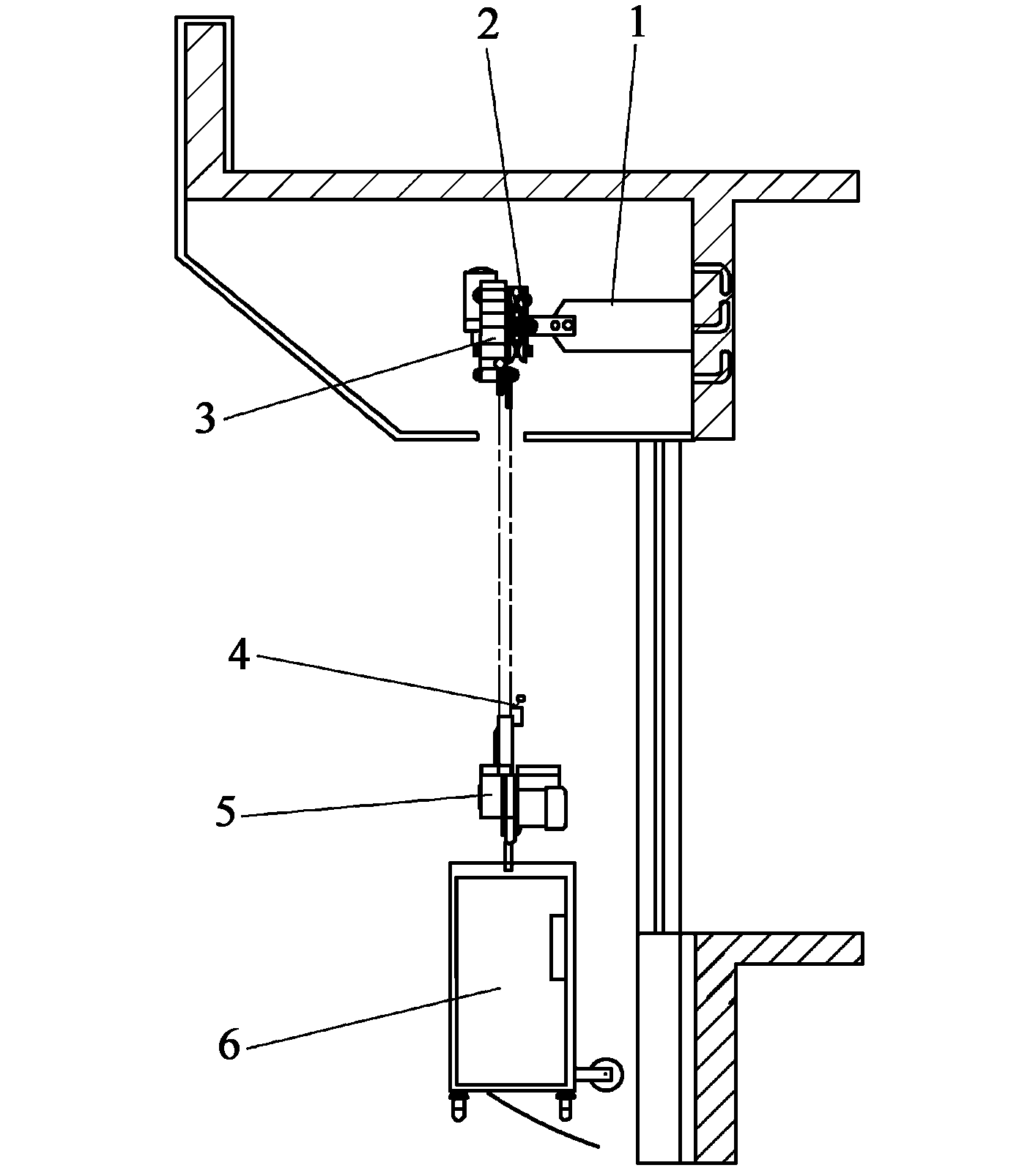

圖6-22懸掛單軌式擦窗機
１ 固定基座；２ 懸掛軌道；３ 行走機構；４ 安全鎖；５ 提升機；６ 吊籃
常見設備
1、輪載式變幅擦窗機

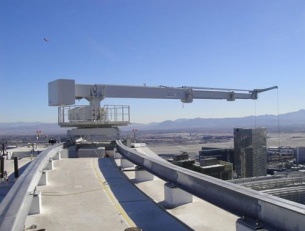

2、屋面軌道式擦窗機
3、懸掛軌道式擦窗機

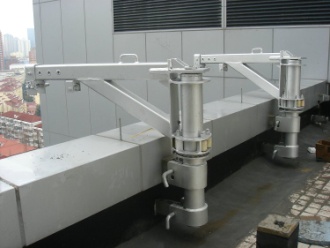

4、插桿式擦窗機 |
